E4X/7-35235JB&E4X/7-200600JB可调温度控制器

      应用…

      电伴热控制

      E4X/7-35235JB和E4X/7-200600JB为可调式温度控制器，用于管线和容器的防冻和需在管壁或罐壁上设温度传感器、有维持温度要求的场合。温控器的设计允许将其用作接线盒，用可选安装件（普通场所为TM4X，危险场所为TM7）将伴热带与电源相连。两种温控器，NEMA 4X/NEMA 7，均为外涂环氧的铸铝外壳，对温控开关起到防水、防尘、抗腐蚀和隔爆的保护作用；其不同之处是可调的控制范围和最大感温器的暴露温度。
      E4X/7-35235JB和E4X/7-200600JB温控器经批准可用于普通场所（未分级）和危险（分级）场所。

      额定值及技术规格…
      额定电压      ······················ 125/240/277/480Vac
      开关额定值      ························· 30/30/25/15 安培
      开关类型      ···························· SPST¹
      电气连接方      式²····················· 螺纹端子
      可调控制范围
      E4X/7-      35235JB············· 2-113℃
      E4X/7-      200600JB············ 93-316℃
      最大控制温差      ······················· 3.3℃
      E4X/7-      35235JB············· 5℃
E4X/7-200600JB············ 5℃
      最大感温器暴露温度
E4X/7-35235JB············· 149℃
E4X/7-200600JB············ 343℃
      感温器尺寸························· 6.4 x 162 mm
      感温器材料························· 镀镍铜
      毛细管长度························· 1.8 m
毛细管材料························· 镀镍铜
      毛细管铠装························· 不锈钢软管

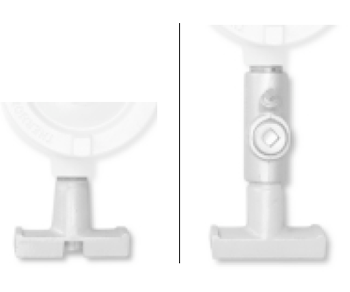

      TM4X…安装支座组件包括以下部件：

      ·     安装在管线上的支座
      ·     两根不锈钢绑带
      ·     伴热带垫圈
      ·     两个电源连接套管
      ·     RTV粘接剂
      ·     线夹和接地板
      TM7…支座安装组件包括以下部件：
      ·     安装在管线上的支座
      ·     伴热带密封组件
      ·     两根不锈钢绑带
      ·     伴热带垫圈
      ·     两个电源连接套管
      ·     RTV粘接剂
      ·     线夹和接地板
